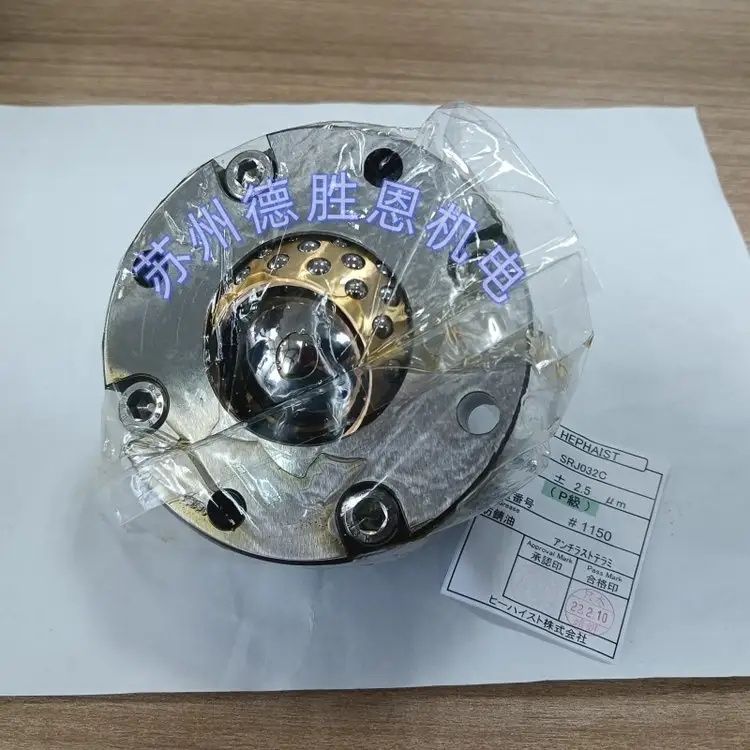

日本HEPHAIST球鉸軸承 SRJ032CSP 球面滾動軸承 SRJ024CSP
HEPHAIST球面軸承也稱之為球鉸，主要應用在多自由度平臺及并聯機械手等位置。也用作需要精密角度調整的裝置內。以其緊湊的設計結構，應用于各科學研究機構、并聯機械手及六自由度平臺。
HEPHAIST球鉸軸承太陽球直徑的計算：取1/16英寸的整數倍
例：SRJ012C-P 球頭直徑=12×（1/16*25.4mm）=19.05mm
HEPHAIST球鉸軸承的精度等級分為P級和SP級，P級的擺動精度為±2.5μm；SP級擺動精度為±1μm。每個球鉸軸承在生產時，其測量的精度都會記入在檢查成績書內。
球鉸軸承的精度實測方法如下：
將軸承底座固定，桿端朝下，底座部有部分太陽球可見。調試千分表，將千分表測量頭放置在太陽球表面，擺動桿端，觀察千分表跳動值。
SRJ006CP 精密球鉸軸承 日本HEPHAIST 應用于探針臺
使用注意事項：
HEPHAIST球鉸軸承不可作為旋轉軸使用。使用中如發現保持架傾斜，請在無負載條件下矯正保持架，避免保持架損壞。防止灰塵、異物進入。
軸承安裝面，需要讓空加工。留給保持架活動的空間。
由于產品結構的因素，在承受軸向拉力時，容許負荷要比軸向推力小很多，在設計時需要留意在容許負荷內。
球面軸承是精密零部件，須小心操作。使用、安裝時請嚴格遵守下列事項。
1、使用注意
球面軸承經精密調整和組裝后出廠，如分解、改造或調節軸承座上的螺栓的松緊度可能會造成精度下降和損壞。
掉落、強沖擊造成的鋼球或軸承座內部的劃傷、碰傷是損壞的主要原因。
2、安裝注意
球面軸承安裝前確保安裝面無異物附著，確認是否有毛刺、螺栓孔的位置是否正確，安裝后確認軸承座是否傾斜。這些是造成精度不良、功能不良、損壞的原因。
球面軸承的保持器突出于軸承座底部，須確保安裝面讓空加工。讓空尺寸請確認尺寸表。
安裝球面軸承時請注意負載不可過大。安裝期間產生的鋼球或軸承座劃傷和碰傷是造成破損的原因。
避免保持器傾斜。
3、使用注意
注意在允許負荷和允許擺動角范圍內使用。
球面軸承出廠時涂有防銹油。安裝前需洗凈防銹油，涂抹潤滑脂。
使用前用注油器在鋼球滾動面（如圖）涂布潤滑脂，確保全面涂開。
防止灰塵、異物進入影響性能和使用壽命。保證安裝和使用時的清潔，如有必要請加裝防塵罩等，施以防塵對策。
不可回轉軸使用。會導致保持器傾斜和損壞。
大氣常壓下請在5～40℃范圍內使用
HEPHAIST球鉸軸承銷售型號：
Hephaist萬向球鉸， SRJ004C
Hephaist萬向球鉸， SRJ006C
Hephaist萬向球鉸， SRJ008C
Hephaist萬向球鉸， SRJ012C
Hephaist萬向球鉸， SRJ016C
Hephaist萬向球鉸， SRJ024C
Hephaist萬向球鉸， SRJ032C
Hephaist萬向球鉸， SRJ048C
Hephaist萬向球鉸， SRJ004CP
Hephaist萬向球鉸， SRJ006CP
Hephaist萬向球鉸， SRJ008CP
Hephaist萬向球鉸， SRJ012CP
Hephaist萬向球鉸， SRJ016CP
Hephaist萬向球鉸， SRJ024CP
Hephaist萬向球鉸， SRJ032CP
Hephaist萬向球鉸， SRJ048CP
Hephaist萬向球鉸， SRJ008CSP
Hephaist萬向球鉸， SRJ012CSP
Hephaist萬向球鉸， SRJ016CSP
Hephaist萬向球鉸， SRJ024CSP
Hephaist萬向球鉸， SRJ032CSP
